Trong các công trình xây dựng hiện đại như chung cư, tòa nhà văn phòng, khách sạn, trung tâm thương mại, nhà máy sản xuất hay khu công nghiệp, hệ thống đường ống đóng vai trò quan trọng trong việc vận chuyển nước, khí, hơi và các môi chất làm lạnh. Để đảm bảo hệ thống hoạt động ổn định, an toàn và bền vững, việc lựa chọn phụ kiện treo đỡ phù hợp là yếu tố không thể xem nhẹ.

Trong số các giải pháp treo đỡ đường ống hiện nay, cùm Ula là phụ kiện được sử dụng phổ biến nhờ khả năng chịu lực cao, độ bền tốt và dễ dàng lắp đặt. Đặc biệt đối với các hệ thống đường ống lớn trong tòa nhà và hệ thống điều hòa trung tâm Chiller, cùm Ula gần như là lựa chọn tiêu chuẩn để cố định và nâng đỡ đường ống.

Cùm Ula Là Gì?

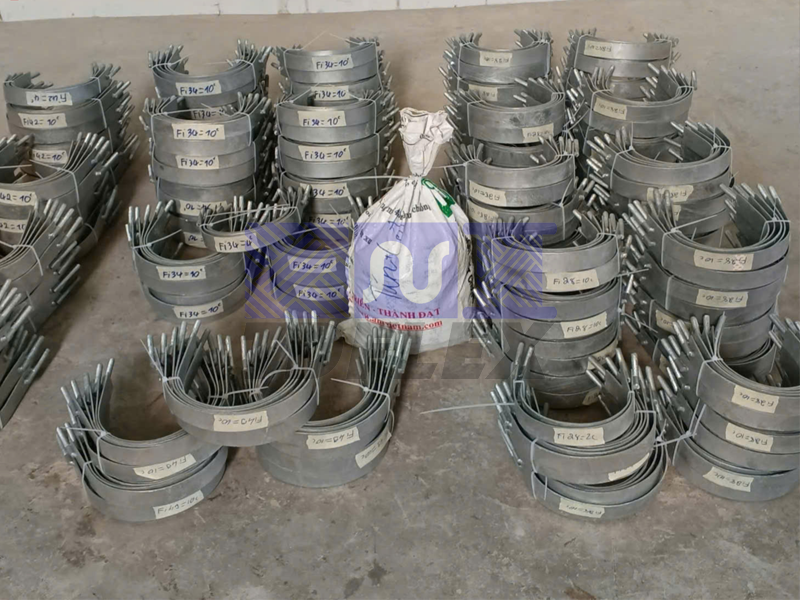

Cùm Ula hay còn gọi là Ula treo ống, cùm chữ U hoặc bulong chữ U là phụ kiện cơ khí được sử dụng để treo, giữ cố định và nâng đỡ các loại đường ống trong hệ thống cơ điện công trình.

Sản phẩm có thiết kế dạng chữ U với hai đầu được tiện ren để liên kết với đai ốc, ty ren hoặc hệ giá đỡ. Nhờ kết cấu chắc chắn, cùm Ula có khả năng chịu tải trọng lớn và giúp cố định đường ống an toàn trong quá trình vận hành.

Hiện nay, cùm Ula được ứng dụng rộng rãi trong:

Hệ thống cấp thoát nước.
Hệ thống điều hòa không khí HVAC.
Hệ thống Chiller.
Hệ thống phòng cháy chữa cháy.
Hệ thống khí nén công nghiệp.
Hệ thống đường ống dẫn nhiên liệu và hóa chất.
Hệ thống đường ống trong nhà máy và khu công nghiệp.

Thông Số Kỹ Thuật Của Cùm Ula

Tùy theo yêu cầu sử dụng, cùm Ula được sản xuất với nhiều kích thước và chủng loại khác nhau.

Thông số phổ biến gồm:

Đường kính ôm ống: từ DN15 đến DN500 hoặc theo yêu cầu.
Độ dày vật liệu: từ 2.0mm đến 4.0mm.
Bản rộng thân Ula: 30mm đến 50mm.
Kích thước ren: M8, M10, M12, M14, M16.
Vật liệu chế tạo: thép carbon, thép mạ kẽm, inox 304, inox 316.
Bề mặt hoàn thiện: mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc sơn chống gỉ.
Công nghệ hàn: hàn dây tiêu chuẩn giúp tăng độ bền liên kết.

Nhờ sự đa dạng về kích thước, cùm Ula đáp ứng được hầu hết các yêu cầu kỹ thuật của hệ thống đường ống trong công trình dân dụng và công nghiệp.

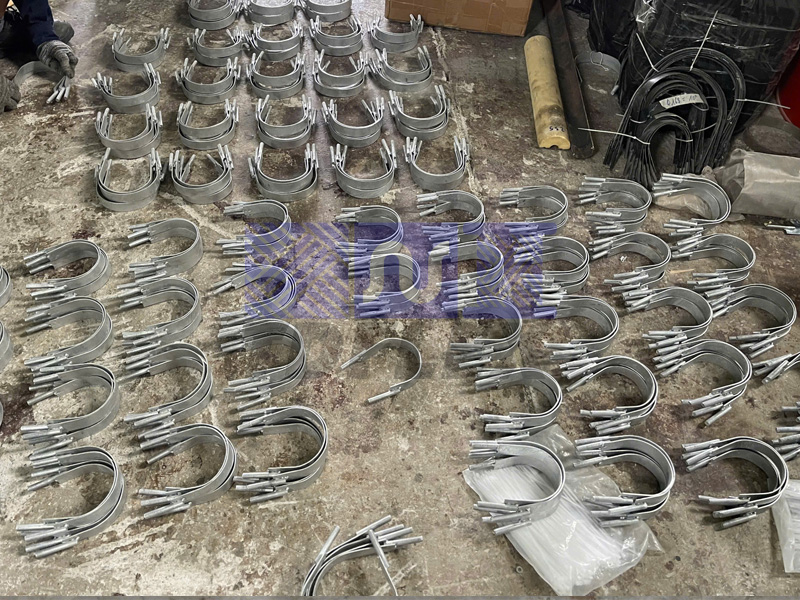

Cấu Tạo Của Cùm Ula

Phần Thân Ula

Thân Ula được chế tạo từ thép dẹt có độ cứng cao, được uốn thành hình chữ U phù hợp với đường kính của đường ống cần cố định.

Kích thước đường kính trong của thân Ula có thể dao động từ 15mm đến hơn 500mm tùy theo yêu cầu thực tế của công trình.

Đây là bộ phận trực tiếp ôm sát đường ống và chịu phần lớn tải trọng từ hệ thống.

Phần Tai Ula

Tai Ula hay chân Ula được chế tạo từ thép tròn đặc, tiện ren xuyên suốt theo chiều dài.

Kích thước ren phổ biến từ M8 đến M16 với chiều dài từ 20mm đến 200mm.

Bộ phận này có nhiệm vụ liên kết cùm Ula với hệ thống ty ren, thanh Unistrut hoặc giá đỡ thông qua đai ốc và long đen.

Mối Hàn Liên Kết

Phần thân và phần tai được liên kết bằng công nghệ hàn tiêu chuẩn, đảm bảo khả năng chịu lực cao và độ bền lâu dài trong quá trình sử dụng.

Ưu Điểm Nổi Bật Của Cùm Ula

Khả Năng Chịu Lực Cao

Cùm Ula được sản xuất từ thép chất lượng cao nên có khả năng chịu tải trọng lớn, phù hợp với các hệ thống đường ống kích thước lớn và vận hành liên tục.

Chống Ăn Mòn Hiệu Quả

Lớp mạ kẽm điện phân hoặc mạ kẽm nhúng nóng giúp bảo vệ bề mặt khỏi quá trình oxy hóa, tăng tuổi thọ sản phẩm trong môi trường ẩm ướt hoặc ngoài trời.

Dễ Dàng Lắp Đặt

Thiết kế ren hai đầu giúp việc lắp đặt, điều chỉnh và bảo trì hệ thống diễn ra nhanh chóng, tiết kiệm thời gian thi công.

Tính Thẩm Mỹ Cao

Bề mặt được xử lý kỹ lưỡng giúp sản phẩm có độ đồng đều cao, mang lại tính thẩm mỹ cho hệ thống cơ điện công trình.

Phù Hợp Trong Nhà Và Ngoài Trời

Cùm Ula có thể sử dụng trong nhiều điều kiện môi trường khác nhau, từ khu vực kỹ thuật trong nhà đến các hệ thống lắp đặt ngoài trời.

Tại Sao Nên Dùng Cùm Ula Cho Đường Ống Tòa Nhà?

Phù Hợp Với Các Đường Ống Kích Thước Lớn

Trong các tòa nhà cao tầng, hệ thống cấp nước, điều hòa trung tâm hoặc phòng cháy chữa cháy thường sử dụng các đường ống có kích thước lớn.

Những loại đai treo thông thường khó đáp ứng được khả năng chịu tải và độ ổn định cần thiết. Trong khi đó, cùm Ula được thiết kế để ôm sát đường ống và cố định bằng đai ốc nên có khả năng chịu lực vượt trội.

Đảm Bảo An Toàn Khi Vận Hành

Trong quá trình hoạt động, đường ống thường chịu tác động của áp suất dòng chảy, rung động cơ học và sự giãn nở nhiệt.

Cùm Ula giúp giữ đường ống cố định chắc chắn, hạn chế tình trạng rung lắc hoặc xê dịch gây ảnh hưởng đến hệ thống.

Chịu Được Điều Kiện Môi Trường Khắc Nghiệt

Các sản phẩm được sản xuất từ inox hoặc thép mạ kẽm có khả năng chống ăn mòn cao, phù hợp với môi trường ẩm ướt, hóa chất hoặc ngoài trời.

Tiết Kiệm Chi Phí Bảo Trì

Nhờ độ bền cao và khả năng chống gỉ tốt, cùm Ula giúp giảm thiểu chi phí sửa chữa và thay thế trong quá trình vận hành công trình.

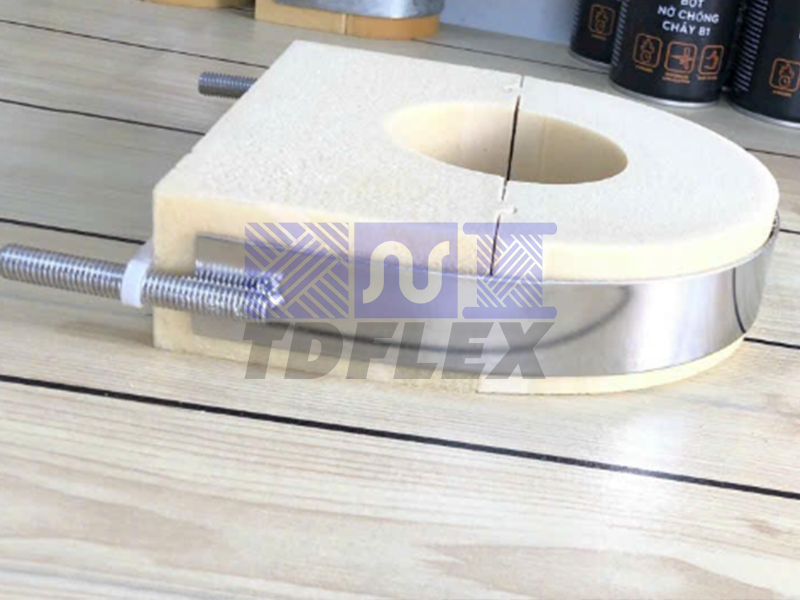

Cùm Ula Và Gối Đỡ PU Foam Trong Hệ Thống Chiller

Đối với các hệ thống đường ống nước lạnh Chiller, việc sử dụng gối đỡ PU Foam kết hợp cùm Ula là giải pháp được áp dụng phổ biến hiện nay.

Gối đỡ PU Foam có chức năng:

Ngăn ngừa hiện tượng cầu nhiệt.
Hạn chế đọng sương trên đường ống.
Bảo vệ lớp bảo ôn.
Giảm thất thoát năng lượng.
Tăng tuổi thọ hệ thống.

Trong khi đó, cùm Ula giúp cố định chắc chắn gối đỡ PU Foam tại vị trí lắp đặt, đảm bảo khả năng chịu tải và ổn định cho toàn bộ hệ thống.

Sự kết hợp giữa hai sản phẩm này mang lại hiệu quả cách nhiệt và bảo vệ đường ống tối ưu.

Ứng Dụng Thực Tế Của Cùm Ula

Cùm Ula được sử dụng trong nhiều lĩnh vực khác nhau như:

Hệ thống nước sinh hoạt.
Hệ thống HVAC.
Hệ thống Chiller.
Hệ thống PCCC.
Nhà máy thực phẩm và đồ uống.
Nhà máy dược phẩm.
Nhà máy hóa chất.
Kho lạnh công nghiệp.
Hệ thống xử lý nước thải.

TDFLEX chuyên sản xuất và cung cấp các loại cùm Ula, gối đỡ PU Foam, ty ren, thanh Unistrut và phụ kiện treo đỡ đường ống chất lượng cao. Với nhiều năm kinh nghiệm trong lĩnh vực cơ điện công trình, chúng tôi cam kết mang đến sản phẩm đạt tiêu chuẩn kỹ thuật, giá thành cạnh tranh và đáp ứng tiến độ cho mọi dự án.

Cùm Ula là phụ kiện treo đỡ đường ống không thể thiếu trong các công trình hiện đại. Với khả năng chịu lực cao, chống ăn mòn tốt và dễ dàng lắp đặt, sản phẩm giúp đảm bảo sự ổn định, an toàn và tuổi thọ cho hệ thống đường ống. Đặc biệt khi kết hợp với gối đỡ PU Foam trong hệ thống Chiller và HVAC, cùm Ula góp phần nâng cao hiệu quả cách nhiệt và tối ưu chi phí vận hành cho công trình.
